蓄电池能量保护装置技术应用答疑（二）

采用的是电流型复合谐波脉冲共振技术，产品应用 10 年以上，拥有大量技术应用储备， 系统可靠性及技术指标极高，对电池的修复和保障效率最高达到 95%以上。

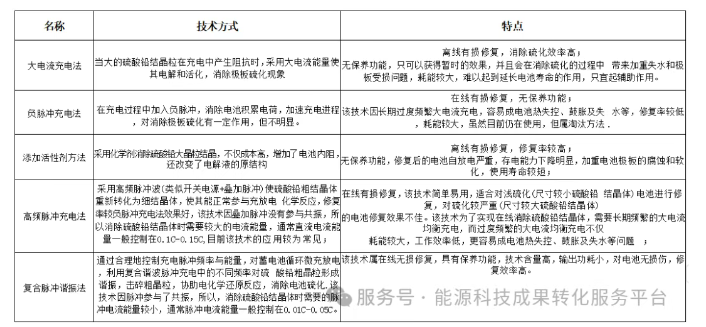

复合谐波共振修复技术是根据特定频率的脉冲对蓄电池产生的硫酸铅结晶体有破坏作用的原理，通过运用复合谐波脉冲能量冲击硫酸铅粗晶粒，干扰其存在和生长，把蓄电池硫化的“不可逆”变成“可逆”。当具备该技术的系统设备工作时，会持续输出具有特定频率、特定幅度的脉冲电流，仅仅相对作用于蓄电池中大小尺寸不等的硫酸铅结晶体，使其脉冲频率与硫酸铅结晶体固有频率产生共振，当能量足够时，硫酸铅结晶体被“击碎”、“分解”并溶解于硫酸  电解液，重新参与化学反应，同时不损伤电池极板。谐振脉冲修复技术分电压型谐振脉冲修复技术和均衡谐振脉冲修复技术，均衡谐振脉冲修复技术是采用电流型与有源复合谐波共振原理相结合而设计的综合修复保养技术，该技术根据电池组串联工作特点，通过引入电流型概念设计技术，再配以高效率的有源复合谐波共振技术，可以使电池组中串联的各单体电池都能获得均等的复合谐波共振能量，从而使每一节单体电池的修复保养率及电池组的均衡特性改善率提升到＞95%效果。

1.采用复合谐波脉冲电流共振技术；

2.采用模块化多电路工作技术；

3.采用独特的纹波干扰抑制技术；

4.采用免人工全智能工作设计技术；

5.选用独特的高效率谐波脉冲波形；

6.维护电池效率高、周期短：不同型号设备对应管理 50AH～10000AH 标称容量的电池，仅需 1个月～3个月即可完成最高 90%以上的修复和保障效率。

7.适用电池下限容量低：在电池无物理损坏和对已缺液电池进行补液的情况下，通常其电池组剩余容量下限可达 20%～10%甚至0%；

8.适用各种不同生产工艺的铅酸类化学反应机理的蓄电池；

9.具有知识产权和国家专利。

1.凡是铅酸类化学反应机理的电池都适用；不适用锂电池，锂电池属电解原理性质；

2.目前全球国内外直流系统用储能市场上，铅酸类化学反应机理的电池仍是主流。例：阀控式铅酸电池、硅元(胶体)电池、卷绕纯铅电池、铅碳电池、硒土电池、铅布电池、干荷式蓄电池等。

只要属硫化现象导致的容量下降、没有物理损坏(即铅极板未软化、未腐烂、未脱落，未短路、未断格等)，而且有适量电解液的电池均可修复和再生。

在纯硫化环境下对电池容量修复率(除硫率)最大可达 95%以上。

1.蓄电池能量保护装置最大修复率是指在纯硫化环境下获得的最大（佳）修复值，该值是不变的。

2.电池容量恢复率是指“电池修复后的容量增加值”除以（“100”-“电池修复前剩余容量值”），而“电池修复前剩余容量值”的大小，会影响电池容量恢复率的大小。

击碎的晶体先转化成不稳定的分子，通过充电过程转化为能溶解于电解液的游离离子状态，重新参加化学法应。

任何修复技术修复后的电池根据使用环境和方法一般可使用6-12个月后会逐渐回到修复前的容量水平。蓄电池能量保护装置采用在线工作方式，长期加装在电池端，在使用环境和方法符合的情况下蓄电池修复后的容量每年降低2-3%（受生产材料影响），直至不满足用户实际需求或到达设计使用寿命后报废。达到设计使用寿命是电池材料寿命到达，不建议再使用。

产品具备修复和养护功能是指产品长期加装在电池上的两种工作模式，修复功能是在已投产一段时间后电池已经存在容量损失的情况下可在短时间内（3-4周）将因不可逆硫化损失的容量恢复，也就是击碎这些不可逆的硫酸铅结晶体，除硫率可达95%以上。修复完后设备进入养护阶段，随时消除产生的不可逆硫化。因修复可以在短时间通过试验进行验证，养护需要长时间来体现，一般都用抑制率来表述，因为产品具备较高的修复能力（击碎不可逆硫化能力）就具备电池再次产生不可逆硫化物后的修复能力，也就是具备抑制不可逆硫化物的能力。

建议电池组最好是一直加挂本蓄电池能量保护装置，原因如下：

1.电池组完成修复后取下设备，经过一段时间的使用（6-12个月）电池组会再次产生不可逆硫化；

2.蓄电池能量保护装置在线工作，可及时对电池产生的不可逆硫化进行修复，杜绝再次产生不可逆硫化，使电池充满电后一直保持在无“不可逆 ”硫化状态。

3.蓄电池能量保护装置在线工作，可有效防止不停电环境(如电力&其他重要机房等)电池组出现瞬间积累硫化效应；

4.蓄电池能量保护装置按照长期在线工作方式设计的，所以经常加装与拆卸不仅容易损坏设备，而且会加重上站操作的人工成本。

1.蓄电池能量保护装置采用模块化设计，可任意组合管理不同数量的单体电池;

2.以1台标准型ZHNH-Z12-8系列为例，可管理48只2V单体电池或单体12V电池8只；

3.如需要管理的更多的单体电池，则根据电池的工作方式串接或并接另一台设备，以适应对更多电池的管理。如高直流电源108块2V单体电池，可用2台ZHNH-Z12-5系列和1台ZHNH-Z12-8系列对其管理即可。

1.目前，一台蓄电池能量保护装置内由于受机体体积及与电池节点间连线长度的限制，最多可含8个管理电路模块；

2.蓄电池能量保护装置不同型号对应管理不同标称容量的电池组，为达到最佳性价比的组合方式，以及考虑到节约用户采购成本，目前一个标准管理模块按12V设计（特殊管理可按 2V、4V、6V、8V、10V、14V 设计，最大不超过14V），单台BESS内可分配 1、2、3、4、5、6、7、8 个模块。可以应对目前市场上大部分（12V、24V、48V、60V、72V、84V、96V）电池组成的直流系统；

3.如需要管理的更多的单体电池，当被管理的单体电池数量超过8路，则根据电池的工作方式串接或并接另一台设备，以此类推，以适应对更多电池的管理；
