起重机吊钩是起重机械中常用的吊具，吊钩借助于滑轮组等部件悬挂在起升机构的钢丝绳上，用于连接负载，防止起吊时重物掉落。

现有的吊钩闭锁装置在出厂时多采用弹簧吊钩安全卡结构，即通过弹簧挡片顶靠在吊钩尖端的内侧，使弹簧吊钩安全卡铰接于吊钩钩劲处，依靠弹簧弹力使吊钩安全卡处于闭锁状态，防止重物脱钩。但是，这种吊钩闭锁装置受到弹簧本身限制，需要较大的弹簧力保证挡片压紧在吊钩尖端。若弹簧安全卡强度较低发生塑性变形时，会导致悬挂的重物不易取出；如果弹簧发生损坏导致闭锁装置失效，会引起吊装重物在吊钩上滑脱，造成重大的安全隐患。

因此，需要设计一款闭锁性能好、强度高，结构简单，操作方便的起重机吊钩闭锁装置。

1.工作原理

设计重力不等边杠杆式吊钩闭锁装置。闭锁装置通过销轴铰接于吊钩钩颈处，依靠长杆与短杆重力差值实现短杆与吊钩口的封闭。正常条件下，短杆与吊钩是永远闭合的，打开时只需克服短杆与长杆的重力差逆时针转动即可。

挂装吊具时，依靠吊具的重力实现闭锁装置绕销轴逆时针旋转；打开闭锁装置，取出吊具时只需克服长杆和短杆的重力差打开闭锁装置。

该型闭锁装置使用时省时省力，效率高，并可根据实际情况选用不同厚度的钢板，强度高，使用寿命长；安装电磁吸盘后可实现该闭锁装置的远程控制。

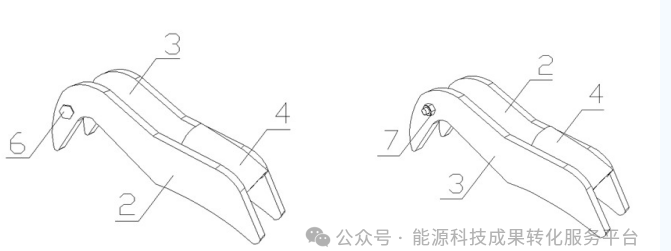

2.安全卡一；3.安全卡二；4.配重块；6.连接螺栓；7.螺母吊钩闭锁装置

2.装置结构

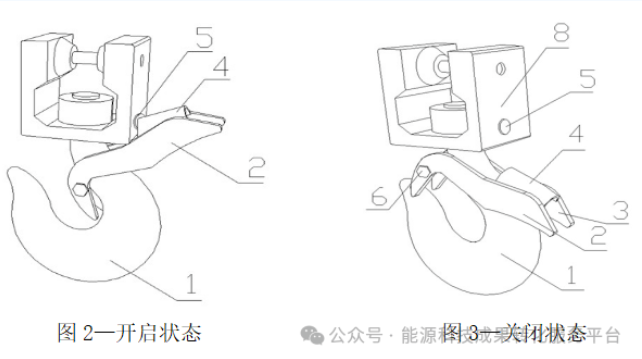

如图所示，安全卡一和安全卡二的一端设置为圆弧钩嘴形状，在圆弧钩嘴一侧设置连接通孔，通孔内穿入螺栓，采用螺母进行紧固，安全卡一和安全卡二另一端通过配重块进行固定连接，配装块一侧为弧形，且与吊钩相配合，靠近配重块一侧的起重机吊钩拉板处设置有电磁吸盘，电磁吸盘与供电设备连接。

1.吊钩；2.安全卡一；3.安全卡二；4.配重块；5.电磁吸盘；6.螺栓；7.螺母；8.拉板

3.基本特点

（1）在拆卸钢丝绳等吊具作业时，只需要克服防脱装置的自身重力。减轻了工人的劳动强度，可单人操作，提高了工作效率。　　

（2）改进后的重力闭锁解决了原先闭锁装置因钩口变形而失效的问题，闭锁段的长度大大减小，增大了吊钩的有效空置容积，提高了闭锁装置的通过效率。

（3）加装电磁吸盘后闭锁装置能够轻松被打开，实现远距离操控，为井下安装现场及涉及登高作业时提供了方便，改善劳动强度，提高生产效率。

（4）不需要对原起重吊钩的结构进行特别的改变，结构简单，通用性强，安装简便。

某矿地面共有21台起重机，井下两个起吊间8个防爆电动葫芦，应用吊钩闭锁装置后，解决了原有吊钩安全卡强度低，弹簧易损坏、锁止不牢，不易操作等问题，效果显著，每年可节省材料及维护费用7.5万元

 新型吊钩闭锁装置制作方便，经久耐用，适用性强，满足了生产实际需求，消除了安全隐患，特别适用于井下现场环境，可在手拉葫芦、液压起吊间吊钩、单轨吊吊钩等特定领域内推广应用。
