在矿业科技日新月异的今天，自动化、智能化成为推动行业发展的关键词。其中，激光雷达与相机的融合应用更是为矿山作业带来了前所未有的精准度和效率。今天，我们通过西安科技大学团队杨佳佳等在《工矿自动化》期刊发表的论文——《矿用激光雷达与相机的无目标自动标定方法研究》，一同探索这一领域的前沿科技。

在矿业领域，无人驾驶车辆、自动化采掘设备等智能装备的应用日益广泛。这些智能装备依赖高精度的环境感知系统来确保作业的安全与高效。激光雷达和相机作为两种核心传感器，各自具有独特的优势：激光雷达能够精确测量距离，生成三维点云数据；相机则能捕捉丰富的色彩和纹理信息。然而，要充分发挥这两种传感器的协同作用，必须解决它们之间的标定问题。

标定，简而言之，就是确定不同传感器之间的空间位置关系，使得它们的测量数据能够在统一的坐标系下进行融合和处理。传统的标定方法往往需要特定的标定目标（如棋盘格）和人工干预，这在复杂多变的矿山环境中显得尤为不便。因此，研究一种无需标定目标、能自动完成的标定方法显得尤为重要。

西安科技大学团队提出了一种创新的矿用激光雷达与相机的无目标自动标定方法，该方法的核心在于利用自然场景中的特征进行标定，无需任何人工设置的标定目标。这一方法的提出，无疑为矿山智能化装备的发展开辟了新的道路。

该方法主要分为两个阶段：特征提取和参数优化。在特征提取阶段，系统会从激光雷达点云和相机图像中自动检测并提取线特征或面特征。这些特征在自然场景中广泛存在，如建筑物的边缘、地面的纹理等。在参数优化阶段，系统会通过最小化重投影误差等优化目标函数，不断调整激光雷达与相机之间的相对位置和姿态参数，直至达到最优的标定结果。

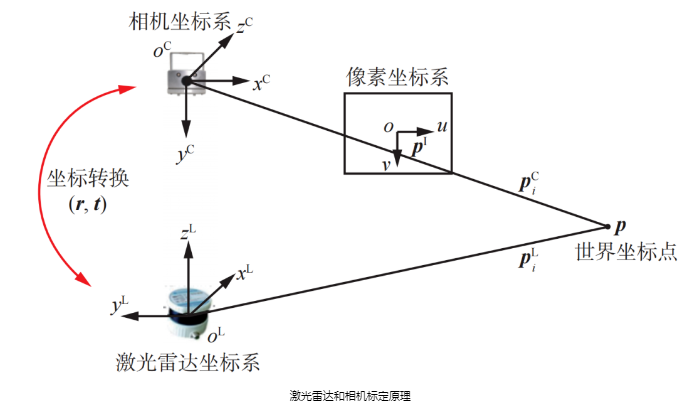

 激光雷达和相机标定原理

其创新点在于：一是无需标定目标。传统方法需要特定的标定板或目标，而该方法直接利用自然场景中的特征进行标定，大大降低了标定工作的复杂度和成本。二是自动化程度高。整个过程无需人工干预，实现了标定工作的全自动化，提高了标定效率和准确性。三是适应性强。该方法对矿山环境的适应性更强，能够在不同光照、天气和地形条件下进行有效的标定。

1. 特征提取技术

在特征提取阶段，系统需要从激光雷达点云和相机图像中分别提取线特征或面特征。对于激光雷达点云，系统可以采用基于体素分割和平面拟合的方法提取边缘特征；对于相机图像，则可以采用边缘检测算法提取边缘特征。这些特征的选择和提取算法需要根据实际应用场景进行优化和调整。

2. 参数优化算法

在参数优化阶段，系统需要构建一个优化目标函数，并通过迭代求解的方式不断优化激光雷达与相机之间的相对位置和姿态参数。常用的优化算法包括梯度下降法、Levenberg-Marquardt算法等。这些算法能够有效地在复杂约束条件下找到全局最优解或局部最优解。

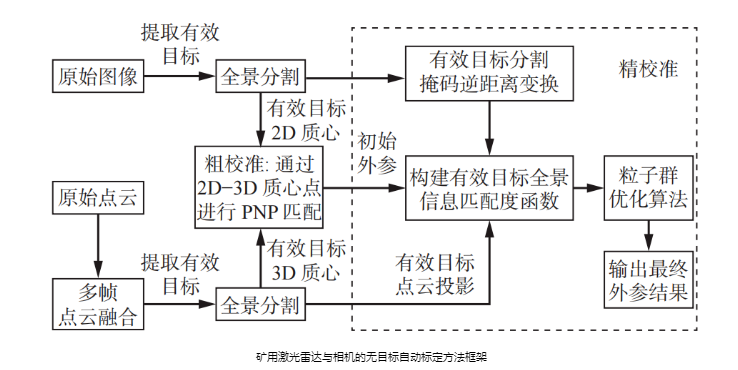

矿用激光雷达与相机的无目标自动标定方法框架

3. 精度与鲁棒性分析

通过大量实验验证，该方法在多种矿山环境中均表现出较高的标定精度和鲁棒性。即使在光照变化、遮挡、噪声等不利条件下，系统仍能保持稳定的标定性能。这主要得益于自然场景中丰富的特征信息和先进的优化算法。

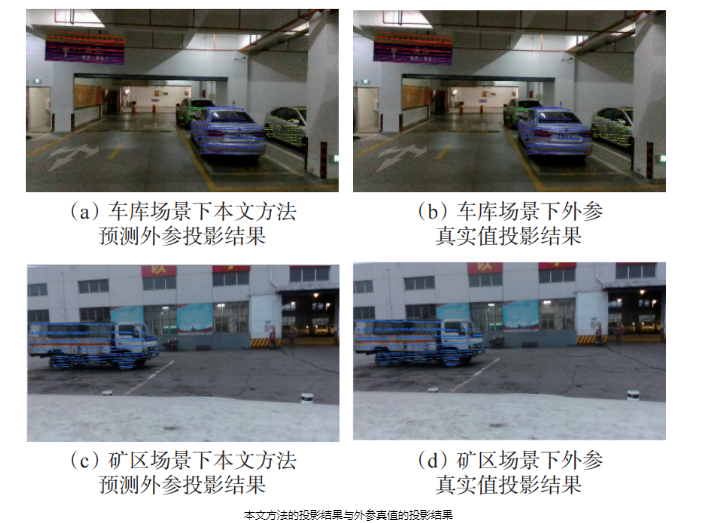

本文方法的投影结果与外参真值的投影结果
